Anzeigebereiche
0-25 bis 0-1250 mm water column
0-1 bis 0-50 inch water column

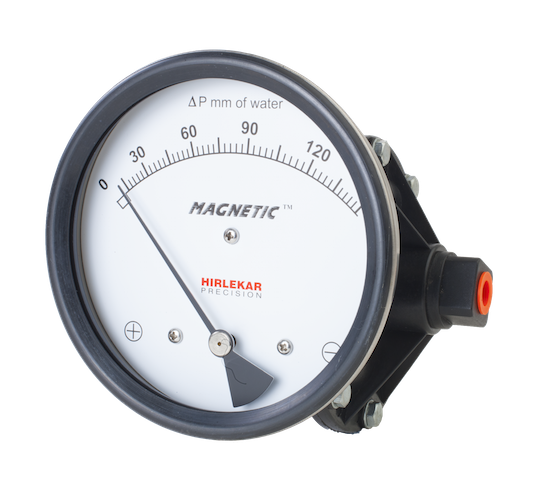

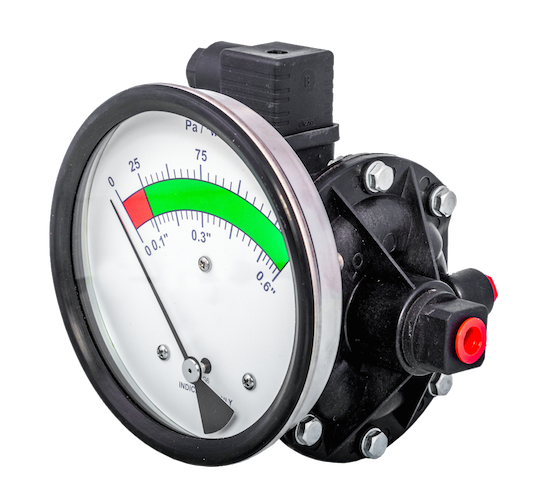

Beim Hirlekar Precision Modell 600 DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
| Genauigkeit | ±3% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck |
| Anzeigebereiche | 0-25 bis 0-1250 mm H2O 0-1 bis 0-50 inch H2O |
| Erste Markierung | 15% des Skalenendwerts |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 112, Andere auf Anfrage Nylon (EP-Serie): auf Anfrage |
| Montage | Standard: Unterputzmontage Optional: Aufbaumontage, 2"-Rohrmontage |
| Maximaler statischer Druck | 2.4 bar / 35 psi |
| Maximale Prozesstemperatur | 0-60°C |
| Anschlussblock | Engineering polymer Nylon |
| Membran | Buna-N, Viton, EPDM |
| Window | Standard: Sichtscheibe Optional: gehärtetes Glas, Acrylglas |
| Anschluss | 1/8” NPT(F) |
| Anschlusslage | seitlich, hinten |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite |
| Schutzart | IP 65 |
