Anzeigebereiche
0-0.16 bis 0-2 bar
0-2.4 bis 0-30 psi
Beim Hirlekar Precision Modell DX 20 wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Bei Kondenswasserbildung: In Regionen mit häufigen Temperaturschwankungen ist bei Manometern eine Kondenswasserbildung höchstwahrscheinlich. Das Gehäuse der EP-Serie kann vor Ort entfernt, gereinigt und neu installiert werden. Wird an abgelegenen Standorten mit schwankenden Temperaturen empfohlen!

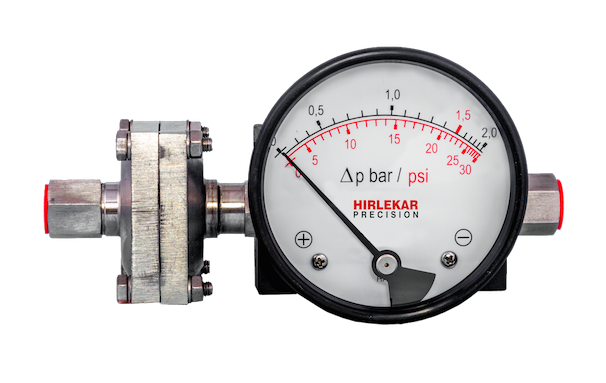

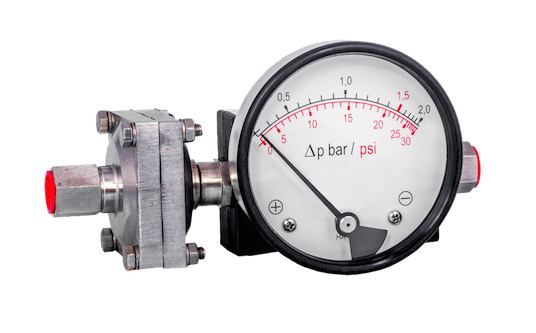

Modell DX 20 ist auch erhältlich in bar-psi Doppelskala.
| Genauigkeit | ±5% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck. |
| Anzeigebereiche | 0-0.16 bis 0-2 bar 0-2.4 bis 0-30 psi |
| Erste Markierung | 15% des Skalenendwerts |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 63, 80, 100 Nylon (EP-Serie): 63 |
| Montage | Direkt, Aufbaumontage, 2"-Rohrmontage |
| Maximaler statischer Druck | 100 bar |
| Maximale Prozesstemperatur | 0-80°C |
| Anschlussblock Gehäuse | Engineering polymer |
| Membran | Buna-N, Viton |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” BSP (F) Optional: ¼” NPT (F) |
| Anschlusslage | seitlich |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite |
| Schutzart | IP 65 |
