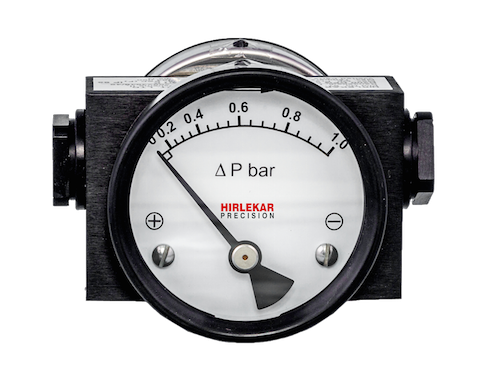

Double dial 200 DPG

Überblick

Beim Hirlekar Precision Modell D 200 DPG wird die Bewegung des Kolbens durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Kolbenmodell wird in Anwendungen verwendet wo geringfügiger Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.

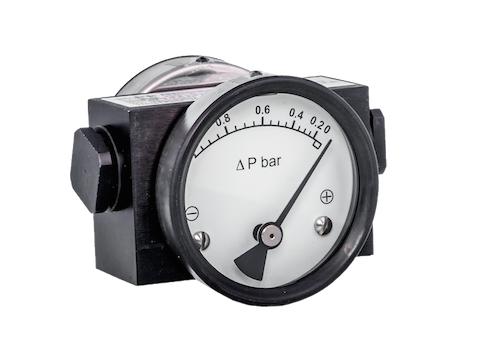

Anzeige an beiden Seiten. Empfohlen dort, wo es wichtig ist, dass das Messgerät von beiden Seiten zu sehen ist.

Spezifikationen

Genauigkeit ±5% des Skalenendwerts (Ansteigend)
Durchfluss Wenig vom Hochdruck nach Niederdruck
Anzeigebereiche 0-0.5 bis 0-10 bar
0-7 bis 0-150 psi
Erste Markierung 20% des Skalenendwerts
Messelement Kolben
Mediumberührte Teile Anschlussblock, SS302 Feder, Keramik-magnet, Dichtung
Gehäuse und Nenngröße 1.4301: 63
Montage Direkt
Maximaler statischer Druck 350 bar
Maximale Prozesstemperatur 0-80°C
Anschlussblock Aluminium
Dichtung Buna-N, Viton, EPDM
Sichtscheibe Standard: Instrumentenglas
Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas
Anschluss Standard: ¼” NPT(F)
Optional: ¼” BSP (F)
Anschlusslage Seitlich, unten
Sicherheit gegen Überdruck Bis zum maximalen statischen Druck von der Hochdruckseite, Niederdruckseite
Schutzart IP 65
