Anzeigebereiche
0-0.25 bis 0-10 bar
0-3.5 bis 0-140 psi

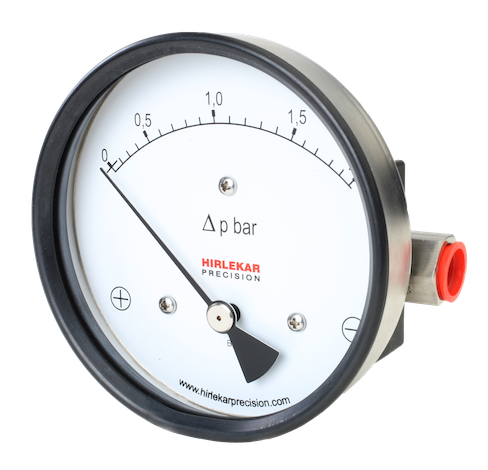

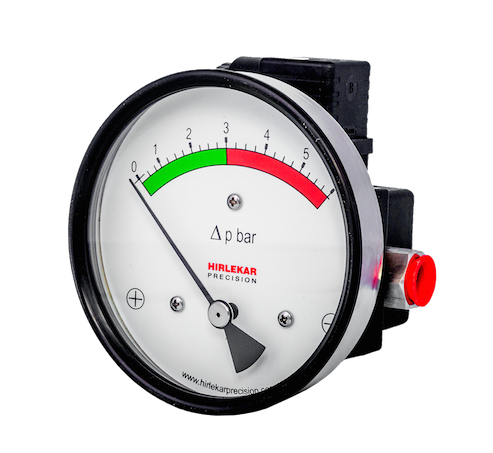

Beim Hirlekar Precision Modell DX 10 wird die Bewegung des Kolbens durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Kolbenmodell wird in Anwendungen verwendet wo geringfügiger Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Bei Kondenswasserbildung: In Regionen mit häufigen Temperaturschwankungen ist bei Manometern eine Kondenswasserbildung höchstwahrscheinlich. Das Gehäuse der EP-Serie kann vor Ort entfernt, gereinigt und neu installiert werden. Wird an abgelegenen Standorten mit schwankenden Temperaturen empfohlen!
| Genauigkeit | ±3% des Skalenendwerts (Ansteigend) |
| Durchfluss | Wenig vom Hochdruck nach Niederdruck |
| Anzeigebereiche | 0-0.25 bis 0-10 bar 0-3.5 bis 0-140 psi |
| Erste Markierung | 15% des Skalenendwerts |
| Messelement | Kolben |
| Mediumberührte Teile | 1.4404,SS302 Feder, Dichtung, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 63, 80, 100 Nylon (EP-Serie): 63 Bajonettring: 100 |
| Montage | Direkt, Flanschbefestigung, Aufbaumontage, 2"-Rohrmontage |
| Maximaler statischer Druck | 100, 250 & 400 bar |
| Maximale Prozesstemperatur | 0-80°C |

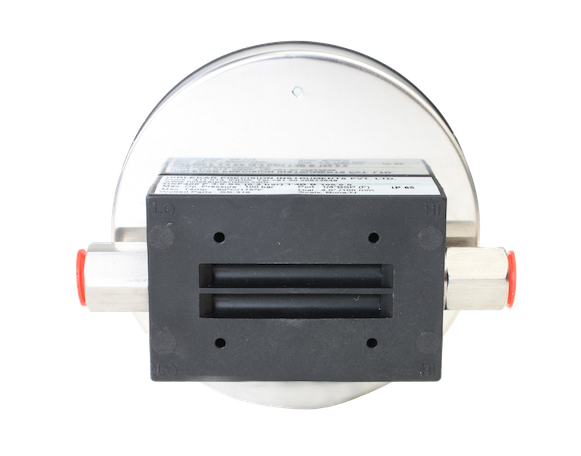

| Anschlussblock | 1.4404 im Engineering Polymer Nylon-gehäuse |
| Dichtung | Buna-N, Viton |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” BSP (F) Optional: ¼” NPT (F) |
| Anschlusslage | seitlich |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochdruckseite, Niederdruckseite |
| Schutzart | IP 65 |
