Anzeigebereiche
0-0.25 bis 0-70 bar
0-5 bis 0-1050 psi

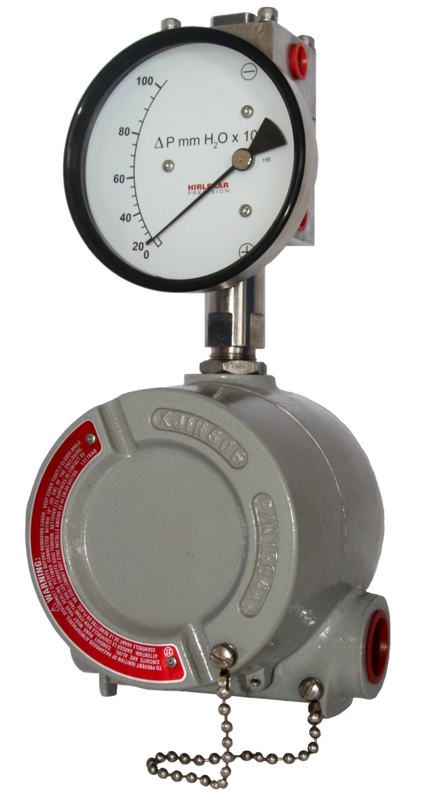

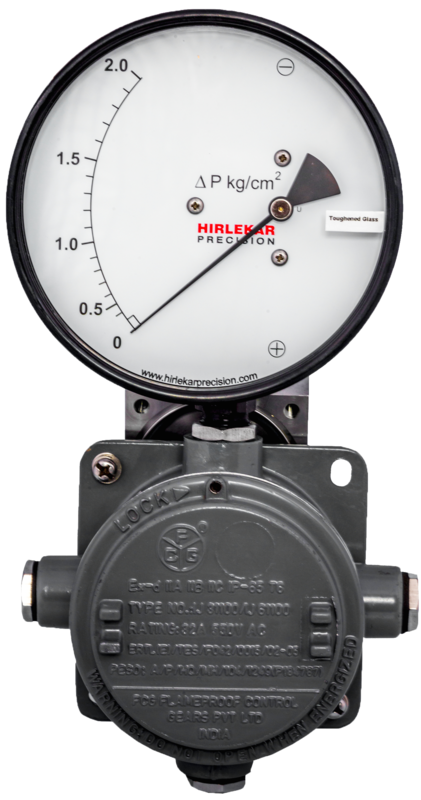

Beim Hirlekar Precision Modell EX 200DPG wird die Bewegung des Kolbens durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Kolbenmodell wird in Anwendungen verwendet wo geringfügiger Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Bei Kondenswasserbildung: In Regionen mit häufigen Temperaturschwankungen ist bei Manometern eine Kondenswasserbildung höchstwahrscheinlich. Das Gehäuse der EP-Serie kann vor Ort entfernt, gereinigt und neu installiert werden. Wird an abgelegenen Standorten mit schwankenden Temperaturen empfohlen!
| Genauigkeit | ±2% des Skalenendwerts (Ansteigend) |
| Durchfluss | Wenig vom Hochdruck nach Niederdruck |
| Anzeigebereiche | 0-0.25 bis 0-70 bar 0-5 bis 0-1050 psi |
| Erste Markierung | 20% des Skalenendwerts |
| Messelement | Kolben |
| Mediumberührte Teile | Anschlussblock, SS302 Feder, Keramik-magnet, Dichtung |
| Gehäuse und Nenngröße | 1.4301: 63, 80, 100, 115, 150 Nylon (EP-Serie): 63, 115, 150 |
| Montage | gemäß dem Ex-geschützten Gehäuse |
| Maximaler statischer Druck | Aluminium & Messing: 200 bar 1.4404 & Monel : 400 bar |
| Maximale Prozesstemperatur | 0-80°C |
| Anschlussblock | Aluminium, Messing, 1.4404 |
| Seals | Buna-N, Viton, EPDM |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” NPT(F) Optional: ¼” BSP (F) |
| Anschlusslage | Unten (Rechte Seite), hinten |
| Sicherheit gegen Überdruck | Bis zum maximalischen statischen Druck von der Hochdruckseite |
| Schutzart | IP 65 |
